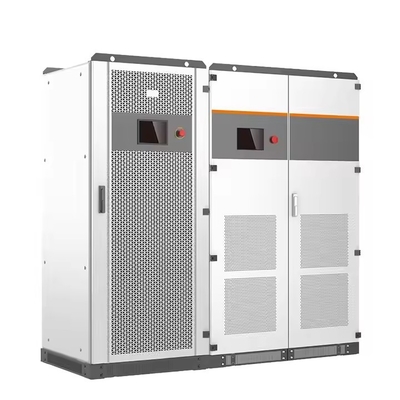

১০০ কিলোওয়াট ২৪০ ভোল্ট হাই-লেগ ডেল্টা হাইব্রিড ইনভার্টার - ইন্ডাস্ট্রিয়াল মাইক্রোগ্রিড পাওয়ার সলিউশন

শিল্প-গ্রেড পাওয়ার রূপান্তর সিস্টেম

এই উন্নত ১০০ কিলোওয়াট হাইব্রিড ইনভার্টারটি বড় আকারের শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য তিন-ফেজ এবং বিভক্ত-ফেজ শক্তি সরবরাহ করে।স্প্লিট-ফেজ আউটপুট সহ একটি অনন্য 240 ভোল্ট হাই-লেগ ডেল্টা কনফিগারেশন বৈশিষ্ট্যযুক্ত, এটি ত্রি-ফেজ মোটর ড্রাইভ এবং 120/240 ভোল্ট এক-ফেজ লোড উভয়ই প্রয়োজন এমন সরঞ্জামগুলির জন্য অভূতপূর্ব নমনীয়তা সরবরাহ করে।240kW PV ইনপুট এবং 420-850V ব্যাটারি সামঞ্জস্য সমর্থন করে চারটি MPPT ট্র্যাকার সহ, এই সিস্টেমটি শিল্প শক্তি রূপান্তর প্রযুক্তির কাটিয়া প্রান্তের প্রতিনিধিত্ব করে।

নিম্ন ক্ষমতার মডেল থেকে মূল পার্থক্যঃ

1. উন্নত শক্তি ক্ষমতা: ভারী শিল্প যন্ত্রপাতি জন্য 100kW অবিচ্ছিন্ন (110kVA শিখর) আউটপুট

2. সম্প্রসারিত সৌর ইনপুট: জটিল সৌর প্যানেলের জন্য চারটি পর্যন্ত স্বাধীন এমপিপিটি চ্যানেল

3. উচ্চতর ভোল্টেজ ব্যাটারি সমর্থন: আধুনিক উচ্চ ভোল্টেজ স্টোরেজ সিস্টেমের জন্য 420-850V পরিসীমা

4. উন্নত গ্রিড ইন্টারঅ্যাকশন: <২০ms গ্রিড-টাইড এবং দ্বীপ মোডের মধ্যে রূপান্তর সময়

টেকনিক্যাল স্পেসিফিকেশন

উন্নত প্রযুক্তিগত বৈশিষ্ট্য

1. সঠিক ভোল্টেজ রূপান্তর

ইনভার্টার এর পেটেন্টযুক্ত ফেজ-শিফট প্রযুক্তি পরিষ্কার তিন-ফেজ 240V শক্তি উত্পাদন একই সাথে 120V এক-ফেজ আউটপুট প্রদান করে। এই অনন্য ক্ষমতাঃ

• বাহ্যিক ট্রান্সফরমারের প্রয়োজন নেই

• নিখুঁত ফেজ ভারসাম্য বজায় রাখে (± 1%)

• সংবেদনশীল সরঞ্জামগুলির জন্য < 3% THDi সরবরাহ করে

• বৈশিষ্ট্য <20ms অপারেশন মোডের মধ্যে রূপান্তর সময়

* প্রযুক্তিগত অন্তর্দৃষ্টিঃ সুনির্দিষ্ট ভোল্টেজ নিয়ন্ত্রণ এবং লোড পরিবর্তন দ্রুত প্রতিক্রিয়া জন্য 16kHz সুইচিং ফ্রিকোয়েন্সি সঙ্গে ডিএসপি নিয়ন্ত্রিত IGBT মডিউল ব্যবহার করে।

2. বুদ্ধিমান সৌর ফসল সংগ্রহ

আমাদের উন্নত এমপিপিটি সিস্টেম সর্বোচ্চ শক্তি উৎপাদন নিশ্চিত করে:

• চারটি পর্যন্ত স্বাধীন ট্র্যাকিং চ্যানেল

• 250-850 ভোল্ট অপারেটিং রেঞ্জ

• 1,000V সর্বোচ্চ ইনপুট ভোল্টেজ

• কোল্ড স্টার্ট ক্ষমতা 150V পর্যন্ত

• 99.৯% সর্বোচ্চ ট্র্যাকিং দক্ষতা

পারফরম্যান্স ডেটাঃ নামমাত্র লোডে 98.5% রূপান্তর দক্ষতা অর্জন করে <0.5 সেকেন্ডের এমপিপিটি প্রতিক্রিয়া সময় পরিবর্তিত বিকিরণ অবস্থার সাথে।

3শিল্প ব্যাটারি ব্যবস্থাপনা

উন্নত ব্যাটারি ইন্টারফেস সমর্থন করেঃ

• একাধিক লিথিয়াম রসায়ন (এনএমসি, এলএফপি)

• কনফিগারযোগ্য চার্জ প্রোফাইল

• তাপমাত্রা ক্ষতিপূরণ চার্জিং

• ১২০/১৮০/২৪০ কিলোওয়াট চার্জিং পাওয়ার

• স্বাস্থ্যের অবস্থা পর্যবেক্ষণ

*নিরাপত্তা বৈশিষ্ট্যঃ এনইসি 2017/2020 এর সাথে সামঞ্জস্যপূর্ণ ইন্টিগ্রেটেড ডিসি আর্ক ফল্ট সনাক্তকরণ, গ্রাউন্ড ফল্ট সুরক্ষা এবং দ্রুত বন্ধ করার ক্ষমতা অন্তর্ভুক্ত করে।*

লক্ষ্য অ্যাপ্লিকেশন

শিল্প উৎপাদন

• অটোমোবাইল সমাবেশ কারখানা

• ইস্পাত উত্পাদন সুবিধা

• ভারী যন্ত্রপাতি

• শিল্প প্রক্রিয়া লাইন

* কেস স্টাডিঃ মিড ওয়েস্টের একটি উত্পাদন কারখানা এই সিস্টেমটি ইনস্টল করার পর শক্তি খরচ 42% হ্রাস করে তাদের 24/7 উত্পাদন লাইনকে শক্তি সরবরাহ করে সংবেদনশীল সিএনসি সরঞ্জামগুলির জন্য শক্তির গুণমান বজায় রেখে।

বাণিজ্যিক ও প্রতিষ্ঠানগত

• বড় বড় খুচরা বিক্রয় কেন্দ্র

• হাসপাতালের ক্যাম্পাস

• বিশ্ববিদ্যালয়ের সুবিধা

• ডেটা সেন্টার

প্রযুক্তিগত সুবিধাঃ সমান্তরাল অপারেশন ইউনিটগুলির মধ্যে <5 এমএস সিঙ্ক্রোনাইজেশনের সাথে শক্তির চাহিদা বাড়ার সাথে সাথে সামঞ্জস্যপূর্ণ ক্ষমতা সম্প্রসারণের অনুমতি দেয়।

ইউটিলিটি এবং এনার্জি অবকাঠামো

• মাইক্রোগ্রিড প্রাথমিক শক্তির উৎস

• পিক শেভিং অ্যাপ্লিকেশন

• পুনর্নবীকরণযোগ্য শক্তির সমন্বয় ব্যবস্থা

• দূরবর্তী কমিউনিটি পাওয়ার

বৈশিষ্ট্য হাইলাইটঃ <100ms প্রতিক্রিয়া সময় সহ ফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং ভোল্টেজ সমর্থন সহ উন্নত গ্রিড পরিষেবাগুলি সমর্থন করে।

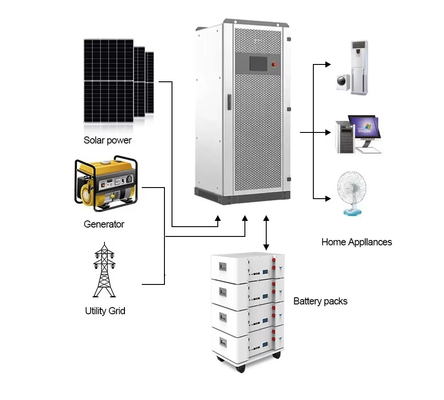

সিস্টেম আর্কিটেকচার

শক্তি রূপান্তর

• তিন স্তরের এএনপিসি টোপোলজি

• 98% সর্বোচ্চ দক্ষতা

• <২০ এমএস ট্রান্সফার সময়

• ১০০% ভারসাম্যহীন লোড সক্ষমতা

• 200% স্বল্পমেয়াদী ওভারলোড ক্ষমতা

নিয়ন্ত্রণ ব্যবস্থা

• এফপিজিএ কোপ্রসেসিং সহ ডুয়াল-কোর ডিএসপি প্রসেসর

• রিয়েল-টাইম লোড মনিটরিং এবং পূর্বাভাস

• ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সতর্কতা

• দূরবর্তী ফার্মওয়্যার আপডেট

• সাইবার নিরাপত্তা সুরক্ষা

সুরক্ষা বৈশিষ্ট্য

• অতিরিক্ত ভোল্টেজ/নিম্ন ভোল্টেজ সুরক্ষা

• ওভারফ্রিকোয়েন্সি/অন্ডারফ্রিকোয়েন্সি সুরক্ষা

• বিপরীত মেরুতা সুরক্ষা

• শর্ট সার্কিট সুরক্ষা

• গ্রাউন্ড ফল্ট পর্যবেক্ষণ

• আর্ক ফল্ট সনাক্তকরণ

ইনস্টলেশনের প্রয়োজনীয়তা

বৈদ্যুতিক

• 400A ন্যূনতম সার্কিট ব্রেকার

• 2/0 AWG তামা কন্ডাক্টর ন্যূনতম

• সঠিক গ্রাউন্ডিং সিস্টেম (<0.1Ω গ্রাউন্ডে)

• অতিরিক্ত সুরক্ষা ডিভাইস (40kA ন্যূনতম)

পরিবেশগত

• বায়ুচলাচলের জন্য 800 মিমি ফাঁকা জায়গা

• পরিবেষ্টিত তাপমাত্রা পর্যবেক্ষণ

• উচ্চ কণা এলাকায় ধুলো ফিল্টার

• বন্যার অঞ্চলে উচ্চতর মাউন্ট

• উপকূলীয় ইনস্টলেশনের জন্য ক্ষয় সুরক্ষা

সার্টিফিকেশন ও সম্মতি

এই ইন্ডাস্ট্রিয়াল গ্রেড ইনভার্টার নিম্নলিখিত মান পূরণ করে বা অতিক্রম করেঃ

• ইউএল ১৭৪১ এসবি (নিরাপত্তা)

• আইইইই ১৫৪৭-২০১৮ (গ্রিড ইন্টারকানেকশন)

• FCC Part 15 Subpart B (EMC)

• CEI 0-21 (ইতালীয় গ্রিড কোড)

• এনইসি ২০২০ দ্রুত বন্ধ

• আইইসি ৬২১০৯-১/২

দ্রষ্টব্যঃ সার্টিফিকেশন চিহ্নগুলি পণ্যের লেবেলে দৃশ্যমান। ইনস্টলেশনের আগে সর্বদা বর্তমান সার্টিফিকেশনগুলি প্রস্তুতকারকের সাথে যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

পারফরম্যান্স

প্রশ্ন: বিভিন্ন লোড লেভেলের মধ্যে দক্ষতা বক্ররেখা কত?
উত্তরঃ উন্নত মাল্টি-লেভেল রূপান্তর টোপোলজির জন্য 30-100% লোড থেকে >96% দক্ষতা বজায় রাখে।

প্রশ্ন: এটি কীভাবে বড় মোটর স্টার্ট স্ট্রিম পরিচালনা করে?
উত্তরঃ ২০০% ওভারলোড ক্ষমতা ১০ সেকেন্ডের জন্য বেশিরভাগ শিল্প মোটর স্টার্টকে পরিচালনা করে।

সামঞ্জস্য

প্রশ্ন: কোন ব্যাটারি ম্যানেজমেন্ট সিস্টেম সমর্থিত?
উঃ ক্যান/আরএস৪৮৫ এর মাধ্যমে টেসলা, বিওয়াইডি, এলজি কেম, সিএটিএল, পাইলোনটেকের জন্য নেটিভ সাপোর্ট।

প্রশ্ন: এটা ফ্লো ব্যাটারি দিয়ে কাজ করতে পারে?
উত্তরঃ হ্যাঁ, ভ্যানাডিয়াম রেডক্স এবং অন্যান্য প্রবাহ রসায়নের জন্য কনফিগারযোগ্য চার্জ প্রোফাইল সহ।

ইনস্টলেশন

প্রশ্ন: রক্ষণাবেক্ষণের প্রস্তাবিত সময়সূচী কি?
উত্তরঃ তাপীয় চিত্রগ্রহণ, ফার্মওয়্যার আপডেট এবং বায়ু ফিল্টার পরিষ্কার সহ অর্ধ-বার্ষিক পরিদর্শন।

প্রশ্ন: কতটি ইউনিট সমান্তরালভাবে কাজ করতে পারে?
উত্তরঃ কেন্দ্রীয় নিয়ন্ত্রণ সহ 1.6MW সিস্টেমের জন্য সমান্তরালভাবে 16 টি ইউনিট পর্যন্ত সমর্থন করে।

কেন এই ইনভার্টারটি বেছে নেবেন?

1. শিল্প নির্ভরযোগ্যতা: সামরিক-গ্রেড উপাদান 100,000+ ঘন্টা MTBF জন্য রেট

2. ভবিষ্যৎ-প্রমাণ নকশা: নতুন বৈশিষ্ট্য এবং প্রোটোকলগুলির জন্য সফ্টওয়্যার আপগ্রেডযোগ্য

3. শক্তি অপ্টিমাইজেশান: উন্নত পূর্বাভাস অ্যালগরিদম স্ব-ব্যবহার সর্বাধিক করে তোলে

4. ডাউনটাইম হ্রাস: গরম-পরিবর্তনযোগ্য উপাদান এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ

5. স্মার্ট মনিটর: ক্লাউড-সংযুক্ত রিয়েল-টাইম বিশ্লেষণ এবং সতর্কতার সাথে

6. বিশ্বব্যাপী সম্মতি: বিশ্বব্যাপী স্থাপনের জন্য আন্তর্জাতিক মান পূরণ করে
