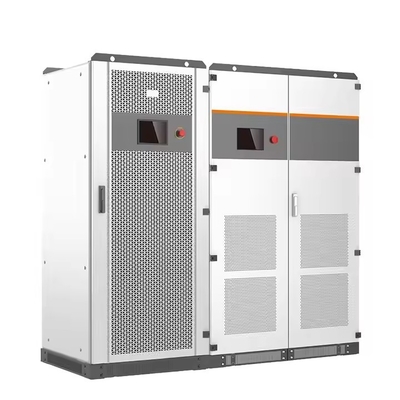

250kW 240V উচ্চ-লেগ ডেল্টা ইন্ডাস্ট্রিয়াল হাইব্রিড ইনভার্টার

মেগাওয়াট-স্কেল পাওয়ার রূপান্তর সমাধান

1. পণ্যের পরিচিতি

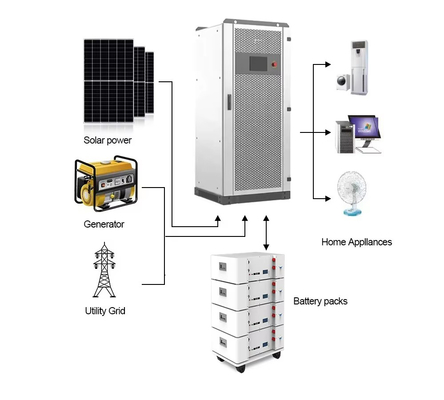

এই শিল্প-গ্রেডের 250kW হাইব্রিড ইনভার্টারটি তিন-ফেজ পাওয়ার রূপান্তর প্রযুক্তির চূড়ান্ত দৃষ্টান্ত, যা বিশেষভাবে ভারী শিল্প অ্যাপ্লিকেশন এবং ইউটিলিটি-স্কেল মাইক্রোগ্রিডের জন্য তৈরি করা হয়েছে।

*প্রযুক্তিগত ধারণা: সত্যিকারের তিন-ফেজ 240V (লাইন-টু-লাইন) তৈরি করতে এবং একই সাথে 120V (লাইন-টু-নিউট্রাল) আউটপুট সরবরাহ করতে পেটেন্টযুক্ত ফেজ-শিফটিং প্রযুক্তি ব্যবহার করে, যা বাহ্যিক ট্রান্সফর্মমারের প্রয়োজনীয়তা দূর করে।*

প্রধান বৈশিষ্ট্য:

• 250kW অবিচ্ছিন্ন (275kVA পিক) পাওয়ার আউটপুট
  *প্রকৌশলগত নোট: নামমাত্র লোডে 98.7% পিক রূপান্তর দক্ষতা সহ থ্রি-লেভেল ANPC টপোলজি এর মাধ্যমে অর্জন করা হয়েছে।*

• সর্বোচ্চ সৌর সংগ্রহের জন্য ছয়টি স্বতন্ত্র MPPT চ্যানেল
  প্রযুক্তিগত সুবিধা: প্রচলিত ডিজাইনের তুলনায় জটিল অ্যারে কনফিগারেশনে 40% পর্যন্ত মিসম্যাচ হ্রাস করে।

• আধুনিক স্টোরেজ সিস্টেমের জন্য 420-850V ব্যাটারি ভোল্টেজ পরিসীমা
  *সিস্টেমের সুবিধা: উচ্চ-ভোল্টেজ লিথিয়াম ব্যাটারির সাথে সরাসরি সংহতকরণ সিস্টেমের জটিলতা হ্রাস করে এবং রাউন্ড-ট্রিপ দক্ষতা 2-3% বৃদ্ধি করে।*

2. প্রযুক্তিগত বৈশিষ্ট্য

3. মূল প্রযুক্তি

3.1 উন্নত পাওয়ার রূপান্তর

• 3-লেভেল ANPC টপোলজি ব্যবহার করে
  *প্রযুক্তিগত সুবিধা: প্রচলিত দুই-স্তরের ডিজাইনের তুলনায় 30% সুইচিং ক্ষতি হ্রাস করে, যখন বজায় থাকে <1% THDu আইল্যান্ড মোডে।*

• DSP-নিয়ন্ত্রিত IGBT মডিউল
  *প্রকৌশলগত ধারণা: 16kHz PWM সুইচিং ফ্রিকোয়েন্সি এবং অ্যাডাপটিভ ডেড-টাইম কন্ট্রোল হারমোনিক বিকৃতি কম করে।*

3.2 বুদ্ধিমান সৌর সংগ্রহ

• ছয়টি স্বতন্ত্র MPPT চ্যানেল
  *সিস্টেমের সুবিধা: প্রতিটি চ্যানেল 99.9% ট্র্যাকিং দক্ষতা এবং <0.5s রিফ্রেশ রেট সহ অপটিমাইজড পার্টার্ব-এন্ড-অবজার্ভ অ্যালগরিদম ব্যবহার করে কাজ করে।*

• 250-850V অপারেটিং রেঞ্জ
  প্রযুক্তিগত নোট: ছায়াযুক্ত পরিস্থিতিতে গ্লোবাল সর্বাধিক পাওয়ার পয়েন্ট সনাক্ত করতে স্টার্টআপে IV কার্ভ স্ক্যানিং অন্তর্ভুক্ত করে।

4. লক্ষ্য অ্যাপ্লিকেশন

4.1 ভারী শিল্প

• ইস্পাত মিল আর্ক ফার্নেস
  *কেস স্টাডি: ইলেক্ট্রোড স্ট্রাইকের সময় 200% স্বল্প-মেয়াদী ওভারলোড পরিচালনা করার ক্ষমতা প্রদর্শন করেছে <3% ভোল্টেজ ডিপ সহ।*

• অ্যালুমিনিয়াম গলানোর প্রক্রিয়া
  প্রযুক্তিগত সুবিধা: বজায় রাখে <1% ফেজ ভারসাম্যহীনতা যা পটললাইন অপারেশনের জন্য গুরুত্বপূর্ণ।

5. ইনস্টলেশন প্রয়োজনীয়তা

5.1 বৈদ্যুতিক বৈশিষ্ট্য

• 800A ন্যূনতম সার্কিট ব্রেকার
  প্রকৌশলগত প্রয়োজনীয়তা: 90°C ইনসুলেশন রেটিং সহ NEC 310.16 অনুবর্তী কন্ডাক্টর।

• সঠিক গ্রাউন্ডিং সিস্টেম
  নিরাপত্তা নোট: প্রয়োজন <0.1Ω আর্থ গ্রাউন্ড রেজিস্ট্যান্স এবং 25mm² তামার গ্রাউন্ডিং কন্ডাক্টর।

6. সম্মতি ও সার্টিফিকেশন

• UL 1741 SB
  *সার্টিফিকেশন বিস্তারিত: আইসোলেশন ব্যারিয়ারের (3kV AC/5kV DC) এবং আর্ক ফল্ট ডিটেকশন সিস্টেমের ব্যাপক পরীক্ষা অন্তর্ভুক্ত করে।*

• IEEE 1547-2018
  *গ্রিড কমপ্লায়েন্স: বৈশিষ্ট্য <2s অ্যান্টি-আইল্যান্ডিং সুরক্ষা এবং ফ্রিকোয়েন্সি রাইড-থ্রু ক্ষমতা।*
