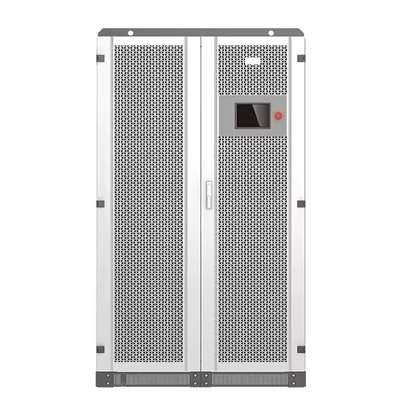

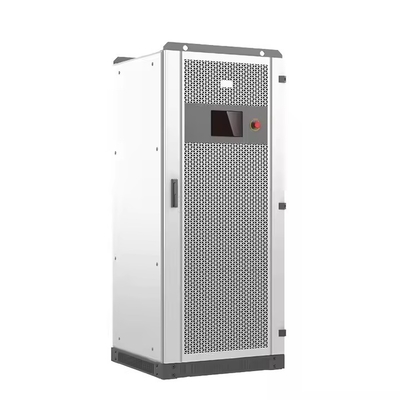

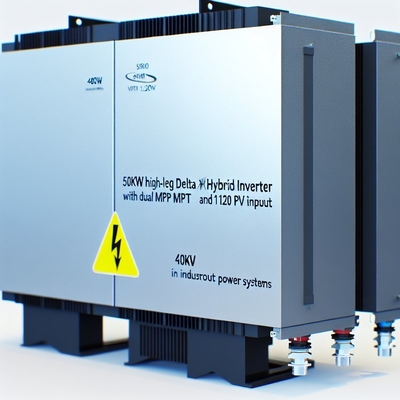

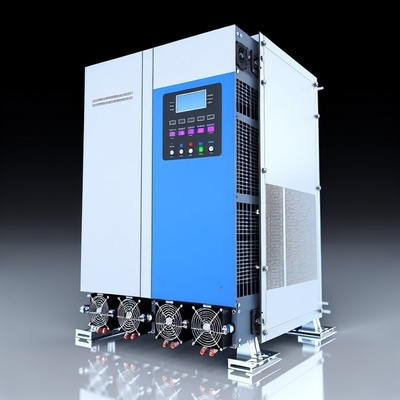

50kW 480V হাই-লেগ ডেল্টা হাইব্রিড ইনভার্টার - শিল্প বিদ্যুৎ রূপান্তর ব্যবস্থা

1. পণ্যের সংক্ষিপ্ত বিবরণ

1.1 উচ্চ-কার্যকারিতা শিল্প বিদ্যুৎ সমাধান

এই 50kW হাইব্রিড ইনভার্টারটি শিল্প বিদ্যুৎ রূপান্তর প্রযুক্তিতে একটি উল্লেখযোগ্য অগ্রগতি, যা বিশেষভাবে মাঝারি আকারের উত্পাদন সুবিধা এবং বাণিজ্যিক শক্তি সিস্টেমের চাহিদা মেটাতে ডিজাইন করা হয়েছে। ইউনিটটি শক্তিশালী থ্রি-ফেজ পাওয়ার ডেলিভারি এবং নমনীয় স্প্লিট-ফেজ ক্ষমতাকে একত্রিত করে, যা 480V শিল্প সরঞ্জাম এবং 240V সিঙ্গেল-ফেজ লোড উভয়ই প্রয়োজন এমন সুবিধাগুলির জন্য আদর্শ করে তোলে।

*প্রযুক্তিগত শ্রেষ্ঠত্ব: একটি মালিকানাধীন ফেজ-ব্যালেন্সিং অ্যালগরিদম বৈশিষ্ট্যযুক্ত যা 150% ওভারলোড পরিস্থিতিতেও ±0.8% এর মধ্যে ভোল্টেজ নিয়ন্ত্রণ বজায় রাখে, যা সংবেদনশীল শিল্প প্রক্রিয়াগুলির জন্য স্থিতিশীল অপারেশন নিশ্চিত করে।*

1.2 মূল পার্থক্যকারী

1. উন্নত পাওয়ার ক্যাপাসিটি: 50kW অবিচ্ছিন্ন (55kVA পিক) আউটপুট সরবরাহ করে - স্ট্যান্ডার্ড 30kW মডেলের চেয়ে 66% বেশি ক্ষমতা

2. উন্নত সৌর সংহতকরণ: ডুয়াল ইন্ডিপেন্ডেন্ট MPPT চ্যানেলের মাধ্যমে 120kW পর্যন্ত PV ইনপুট সমর্থন করে

3. ভবিষ্যতের জন্য উপযুক্ত ডিজাইন: 320-850V ব্যাটারি ভোল্টেজ পরিসীমা পরবর্তী প্রজন্মের উচ্চ-ভোল্টেজ স্টোরেজ সিস্টেমগুলিকে মিটমাট করে

4. শিল্প নির্ভরযোগ্যতা: কঠোর পরিবেশে 100,000+ ঘন্টা MTBF-এর জন্য সামরিক-গ্রেডের উপাদান

2. প্রযুক্তিগত বৈশিষ্ট্য

3. মূল প্রযুক্তি বৈশিষ্ট্য

3.1 উন্নত পাওয়ার রূপান্তর ব্যবস্থা

• থ্রি-লেভেল ANPC টপোলজি
  *প্রযুক্তিগত সুবিধা: প্রচলিত টু-লেভেল ডিজাইনের তুলনায় 35% সুইচিং ক্ষতি হ্রাস করে এবং <3% THDi সম্পূর্ণ লোডে বজায় রাখে।*

• DSP-নিয়ন্ত্রিত ভোল্টেজ নিয়ন্ত্রণ
  কর্মক্ষমতা সুবিধা: 16kHz PWM সুইচিংয়ের মাধ্যমে লোড পরিবর্তনের জন্য ±0.8% ভোল্টেজ নির্ভুলতা অর্জন করে, <20ms প্রতিক্রিয়া সময় সহ।3.2 ইন্টেলিজেন্ট এনার্জি ম্যানেজমেন্ট

ডুয়াল ইন্ডিপেন্ডেন্ট MPPT চ্যানেল

• *সিস্টেমের সুবিধা: প্রতিটি চ্যানেল 99.8% ট্র্যাকিং দক্ষতা সহ অপ্টিমাইজড পার্টাব-এন্ড-অবজার্ভ অ্যালগরিদম ব্যবহার করে কাজ করে, যা অসমভাবে ছায়াযুক্ত অ্যারেগুলিতে 40% পর্যন্ত মিসম্যাচ ক্ষতি হ্রাস করে।*
  প্রশস্ত অপারেটিং ভোল্টেজ পরিসীমা

• *প্রযুক্তিগত নোট: 150V-এ কোল্ড-স্টার্ট ক্ষমতা সহ 250-850V MPPT পরিসীমা, সিরিজে 18-22 PV মডিউল সমর্থন করে (1,200V সার্জ প্রতিরোধ রেটিং)।*
  3.3 ব্যাটারি সিস্টেম ইন্টিগ্রেশন

উচ্চ-ভোল্টেজ ব্যাটারি সমর্থন

• *প্রযুক্তিগত সুবিধা: 320-850V ব্যাটারি সিস্টেমের সাথে সরাসরি সংহতকরণ অতিরিক্ত DC-DC কনভার্টারগুলির প্রয়োজনীয়তা দূর করে, রাউন্ড-ট্রিপ দক্ষতা 2-3% বৃদ্ধি করে।*
  অভিযোজিত চার্জিং অ্যালগরিদম

• *বৈশিষ্ট্য: তাপমাত্রা ক্ষতিপূরণ এবং স্বাস্থ্য-পর্যবেক্ষণ সহ 4-পর্যায়ের স্মার্ট চার্জিং (বাল্ক/শোষণ/ফ্লোট/ইকুয়ালাইজেশন)।*
  4. অ্যাপ্লিকেশন পরিস্থিতি

4.1 শিল্প উত্পাদন

স্বয়ংচালিত উত্পাদন লাইন

• কেস স্টাডি: সংবেদনশীল নিয়ন্ত্রণ সিস্টেমের জন্য
  <1% THDu বজায় রেখে রোবোটিক ওয়েল্ডিং স্টেশনগুলিকে পাওয়ার জন্য টিয়ার 1 অটোমোবাইল প্ল্যান্টে সফলভাবে স্থাপন করা হয়েছে।ধাতু তৈরি

• *প্রযুক্তিগত সুবিধা: প্লাজমা কাটার অপারেশনের সময় ভোল্টেজ হ্রাস ছাড়াই 200% স্বল্প-মেয়াদী ওভারলোড পরিচালনা করে।*
  4.2 বাণিজ্যিক শক্তি ব্যবস্থা

হাসপাতাল বিদ্যুৎ ব্যবস্থা

• গুরুত্বপূর্ণ বৈশিষ্ট্য: অপরিহার্য বৈদ্যুতিক সিস্টেমের জন্য NFPA 110 প্রয়োজনীয়তা পূরণ করে গ্রিড এবং ব্যাটারি পাওয়ারের মধ্যে
  <20ms স্থানান্তর সময়।ডেটা সেন্টার ব্যাকআপ

• নির্ভরযোগ্যতা: রিডান্ডেন্ট সমান্তরাল কনফিগারেশনের মাধ্যমে 99.999% আপটাইম অর্জন করা হয়েছে।
  5. ইনস্টলেশন ও রক্ষণাবেক্ষণ

5.1 বৈদ্যুতিক প্রয়োজনীয়তা

ইনপুট/আউটপুট সুরক্ষা

• প্রয়োজনীয়তা: এসি এবং ডিসি উভয় দিকে ক্লাস II সার্ফেস সুরক্ষা ডিভাইস সহ 100A ন্যূনতম সার্কিট ব্রেকার (40kA ন্যূনতম রেটিং)।
  গ্রাউন্ডিং সিস্টেম

• গুরুত্বপূর্ণ: 25mm² তামার কন্ডাক্টর ব্যবহার করে <0.1Ω আর্থ গ্রাউন্ড রেজিস্ট্যান্স, আলাদা সরঞ্জাম গ্রাউন্ড সহ।
  5.2 পরিবেশগত বিবেচনাক্লিয়ারেন্সের প্রয়োজনীয়তা

নিরাপত্তা: সঠিক বায়ুচলাচল এবং রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য সব দিকে 400 মিমি ন্যূনতম ক্লিয়ারেন্স।

• অপারেটিং শর্তাবলী
  *শক্তিশালী ডিজাইন: -30°C থেকে 55°C অপারেশনের জন্য রেট করা হয়েছে 45°C পরিবেষ্টিত উপরে স্বয়ংক্রিয় ডি-রেটিং সহ।*

• 6. সম্মতি ও সার্টিফিকেশন
  6.1 নিরাপত্তা মান

UL 1741 SB

*সার্টিফিকেশন বিস্তারিত: আইসোলেশন ব্যারিয়ারগুলির ব্যাপক পরীক্ষা (3kV AC/5kV DC) এবং আর্ক ফল্ট ডিটেকশন সিস্টেম অন্তর্ভুক্ত করে।*

• IEEE 1547-2018
  *গ্রিড কমপ্লায়েন্স: ফ্রিকোয়েন্সি রাইড-থ্রু ক্ষমতা সহ

• <2s অ্যান্টি-আইল্যান্ডিং সুরক্ষা বৈশিষ্ট্যযুক্ত।*
  6.2 আঞ্চলিক অনুমোদনসিই চিহ্নিতকরণ

*সম্মতি: EN 62109-1/-2 নিরাপত্তা মান এবং EN 61000-6 EMC প্রয়োজনীয়তা পূরণ করে।*

• NEC 2020
  নিরাপত্তা: PV সিস্টেমের জন্য দ্রুত শাটডাউন প্রয়োজনীয়তা মেনে চলে।

• 7. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
  7.1 কর্মক্ষমতা

প্রশ্ন: বিভিন্ন লোড স্তরের মধ্যে দক্ষতা বক্ররেখা কি?

*উত্তর: উন্নত মাল্টি-লেভেল রূপান্তর টপোলজির জন্য 30-100% লোড থেকে >96% দক্ষতা বজায় রাখে, 80% লোডে 98.2% পিক দক্ষতা সহ।*

প্রশ্ন: এটি কীভাবে বৃহৎ ইন্ডাকটিভ লোড পরিচালনা করে?
উত্তর: 10 সেকেন্ডের জন্য 150% ওভারলোড ক্ষমতা বেশিরভাগ মোটর স্টার্ট পরিচালনা করে, 200% সার্জ ইভেন্টের সময়

<5% ভোল্টেজ হ্রাস সহ।
7.2 সামঞ্জস্যতাপ্রশ্ন: কোন ব্যাটারি ম্যানেজমেন্ট প্রোটোকল সমর্থিত?

*উত্তর: SCADA ইন্টিগ্রেশনের জন্য CAN 2.0B (BYD/Pylontech), RS485 (Tesla/LG Chem), এবং Modbus TCP-এর জন্য নেটিভ সমর্থন।*

প্রশ্ন: এটি কি ডিজেল জেনারেটরের সাথে ইন্টারফেস করতে পারে?
উত্তর: হ্যাঁ, জ্বালানী দক্ষতা অপ্টিমাইজ করার জন্য লোড-নির্ভর র‍্যাম্প কন্ট্রোল সহ স্বয়ংক্রিয় জেনারেটর স্টার্ট/স্টপ বৈশিষ্ট্যযুক্ত।

8. কেন এই ইনভার্টার নির্বাচন করবেন?
শিল্প-গ্রেডের নির্ভরযোগ্যতা

*সামরিক-স্পেক উপাদান 100,000+ ঘন্টা MTBF রেটিং সহ*

1. ভবিষ্যতের জন্য উপযুক্ত আর্কিটেকচার
   নতুন বৈশিষ্ট্য এবং গ্রিড কোডের জন্য সফ্টওয়্যার-আপগ্রেডযোগ্য

2. শক্তি অপটিমাইজেশন
   উন্নত পূর্বাভাস অ্যালগরিদম স্ব-ব্যবহারকে সর্বাধিক করে

3. বৈশ্বিক সম্মতি
   বিশ্বব্যাপী স্থাপনার জন্য আন্তর্জাতিক মান পূরণ করে

4.
