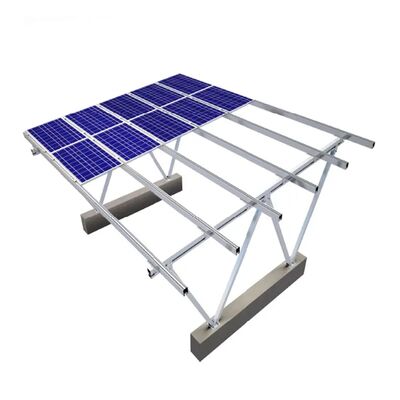

মডুলার বিআইপিভি মাউন্টিং সিস্টেম - 115 মিমি ইস্পাত ব্র্যাকেট ছাদ সৌর শ্যাডের জন্য প্রিফ্যাব্রিকেটেড ফ্রেম সহ

মডুলার বিআইপিভি মাউন্টিং সিস্টেম ছাদ সৌর কাঠামোর জন্য 115 মিমি ইস্পাত ব্র্যাকেট

পরিচিতি
আমাদের মডুলার BIPV মাউন্টিং সিস্টেম একটি উচ্চ-শক্তি, দ্রুত deployable ইস্পাত সমর্থন কাঠামো বিশেষভাবে ছাদের উপর ফটোভোলটাইক ইনস্টলেশন জন্য ডিজাইন করা হয়। একটি প্রিফ্যাব্রিকেটেড ব্যবহার করে,বিল্ডিং-ব্লক ডিজাইন দর্শন, সিস্টেমটি বোল্টযুক্ত সংযোগগুলির মাধ্যমে সম্পূর্ণ সমাবেশ অর্জন করে, সাইটের উপর ঝালাইয়ের প্রয়োজন দূর করে। এটি ইনস্টলেশন দক্ষতা, কাঠামোগত সুরক্ষা এবং ধারাবাহিকতা উল্লেখযোগ্যভাবে উন্নত করে।এটি বাণিজ্যিক এবং শিল্প ছাদ শ্যাড সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য আদর্শভাবে উপযুক্ত, সৌর কারপোর্ট, সানরুম, এবং আরও অনেক কিছু।

মূল বৈশিষ্ট্য ও উপকারিতা

• সম্পূর্ণ মডুলার ডিজাইন: স্ট্যান্ডার্ডাইজড কলাম, বিম, purlins, এবং bracing উপাদানগুলির সমন্বয়ে গঠিত, নমনীয় কনফিগারেশন এবং দ্রুত সাইটে সমাবেশের অনুমতি দেয়।

• উচ্চ-শক্তিযুক্ত ঠান্ডা গঠিত ইস্পাত: 115 মিমি ইউ-চ্যানেল এবং সি-বিভাজন ইস্পাত ব্যবহার করে, উপাদান ওজন হ্রাস করার সময় দুর্দান্ত লোড বহন ক্ষমতা সরবরাহ করে।

• উচ্চতর জারা সুরক্ষা: বৈশিষ্ট্যঃ জিংক-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম (জেএএম) লেপ, স্ট্যান্ডার্ড গ্যালভানাইজড স্টিলের তুলনায় 6 থেকে 15 গুণ বেশি ক্ষয় প্রতিরোধের 30 বছর পর্যন্ত সরবরাহ করে।

• সমন্বিত পানি ব্যবস্থাপনা: অন্তর্নির্মিত গর্ত, জল গাইড স্ট্রিপ এবং ড্রেনাইজেশন সিস্টেম অন্তর্ভুক্ত, অতিরিক্ত সিলিং কাজ ছাড়া আবহাওয়া প্রতিরোধী কাঠামো নিশ্চিত।

• ওয়েল্ডিং মুক্ত সমাবেশ: সমস্ত সংযোগ উচ্চ-টেনসিল বল্টস (এম 10, এম 12 সিরিজ) দিয়ে তৈরি করা হয়, যা সরঞ্জাম ভিত্তিক ইনস্টলেশনকে সক্ষম করে, শ্রম দক্ষতার প্রয়োজনীয়তা হ্রাস করে এবং নির্মাণ সুরক্ষা বাড়ায়।

• বায়ু ও তুষার লোড অপ্টিমাইজড: কঠোর পরিবেশগত বোঝা সহ্য করার জন্য ক্রস-ব্রেক, হাঁটু-ব্রেক, টাই-বিমস) এর সাথে ডিজাইন করা হয়েছে।

• প্রিফ্যাব্রিকেশন নমনীয়তা: সম্পূর্ণরূপে প্রিফ্যাব্রিকেটেড কলাম (কাস্টম-কাটা এবং ড্রিল) এবং আধা-প্রিফ্যাব্রিকেটেড বিকল্পগুলি সাইটের সামঞ্জস্যের জন্য সরবরাহ করে, বিভিন্ন ছাদের অবস্থা এবং উচ্চতার প্রয়োজনীয়তা পূরণ করে।

প্রযুক্তি ও নকশা নীতি
সিস্টেমটি একটি বোল্ট-সংযুক্ত স্পেস ফ্রেম কাঠামো ব্যবহার করে, যেখানে প্রধান বিম, কলাম এবং পুলিনগুলি একটি শক্ত তবে সামঞ্জস্যযোগ্য গ্রিড গঠন করে।এবং প্রি-পঞ্চড গর্ত এবং বিশেষায়িত সংযোগকারী (ক্লিট) ব্যবহার করে, ব্র্যাকেট, স্প্লাইস প্লেট) সুনির্দিষ্ট সারিবদ্ধতা এবং কাঠামোগত অখণ্ডতা নিশ্চিত করার জন্য। নকশা সাইট সামঞ্জস্যযোগ্যতা অনুমতি দেয়ঃ purlin cleats ড্রেনেশন pitch নিয়ন্ত্রণ জন্য slotted গর্ত বৈশিষ্ট্য,এবং ব্রেজিং সদস্যদের সঠিক মাত্রা ফিট করার জন্য মান 6-মিটার বিভাগ থেকে ক্ষেত্র কাটা যেতে পারে (U4121/U4141), অপচয় কমাতে।

ইনস্টলেশন প্রক্রিয়া ওভারভিউ

1. বিন্যাস ও বেস ইনস্টলেশন: কলাম গ্রিড স্থাপন করুন, অ্যাঙ্কর বোল্ট ইনস্টল করুন (এম 12 রাসায়নিক অ্যাঙ্কর), এবং নিয়মিত কলাম বেসগুলি সুরক্ষিত করুন।

2. ফ্রেম সমাবেশ: M10x25/M10x140 বোল্ট ব্যবহার করে কলাম এবং প্রধান বিম স্থাপন করুন। ফ্রেম স্থিতিশীল করার জন্য ক্রস ব্যাকিং এবং টাই-বিম ইনস্টল করুন।

3. পুর্লিন & সেকেন্ডারি স্ট্রাকচার: বিমগুলিতে purlin cleats সংযুক্ত করুন, তারপরে purlins ইনস্টল করুন। নকশা অনুযায়ী লম্বীয় সমর্থন (কোঁচ-ব্রেক, স্ট্রট) যুক্ত করুন।

4. জলরোধী ও আনুষাঙ্গিক: গর্ত (মধ্য / প্রান্ত), ডাউনসপুট, জল গাইড স্ট্রিপ এবং রক্ষণাবেক্ষণ পাথর ইনস্টল করুন।

5. PV মডিউল মাউন্ট: অ্যালুমিনিয়াম বা ZAM clamping প্লেট এবং PV মডিউল clamps M10x25 bolts ব্যবহার করে purlins নিরাপদ।

6. চূড়ান্ত শক্তীকরণ: একবার সমস্ত উপাদান এবং PV মডিউলগুলি স্থাপন করা হলে, সম্পূর্ণ কাঠামোগত শক্ততা অর্জনের জন্য সমস্ত বোল্টকে নির্দিষ্ট মানগুলিতে চূড়ান্ত টর্ক করুন।

অ্যাপ্লিকেশন দৃশ্যকল্প

• বাণিজ্যিক ও শিল্পকৌশল ছাদ শ্যাড: বিদ্যমান ছাদগুলির উপরে একটি উচ্চতর, ছায়াময় স্থান তৈরি করে, ছাদ সুরক্ষা, তাপ নিরোধক এবং অতিরিক্ত ব্যবহারযোগ্য অঞ্চল সরবরাহ করে।

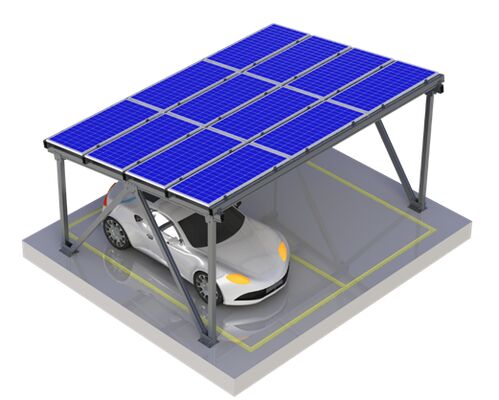

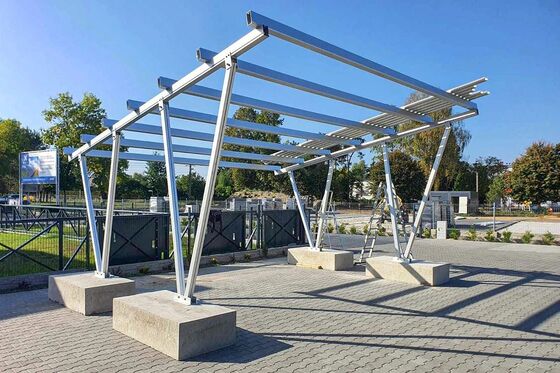

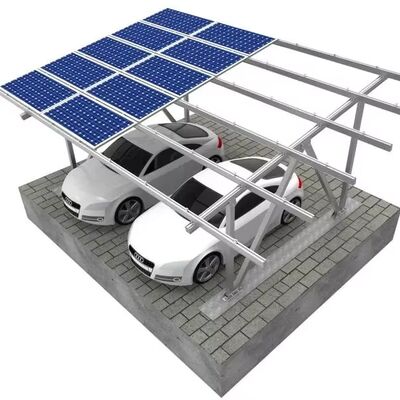

• সোলার কারপোর্ট: মডুলার স্প্যানগুলি 1-3 টি পার্কিংয়ের জন্য উপযুক্ত (6-9 মিটার ড্রাইভওয়ে), পার্কিংয়ের জন্য আদর্শ, ইভি চার্জিং স্টেশন এবং বাণিজ্যিক সুবিধা।

• আবাসিক সানরুম (বিআইপিভি সানরুম): প্যাটিও, টেরেস, বা ব্যালকনি অভ্যন্তর জন্য একক বা ডাবল ঢাল কাঠামো হিসাবে কনফিগার করা যেতে পারে।

• কৃষি ও লজিস্টিক আশ্রয়স্থল: সস্তা, দ্রুত মোতায়েনযোগ্য কভারেজ স্টোরেজ, প্যাকিং এলাকা, বা গবাদি পশু আশ্রয় জন্য।

কেন আমাদের সিস্টেম বেছে নিন?

• দ্রুত প্রকল্প সম্পন্ন: প্রাক-ড্রিলড উপাদান এবং বোল্ট-অন সমাবেশ ঐতিহ্যগত ঝালাই কাঠামোর তুলনায় ইনস্টলেশন সময় 60% পর্যন্ত হ্রাস করে।

• খরচ-কার্যকর উপকরণ ব্যবহার: অপ্টিমাইজড ঠান্ডা গঠিত ইস্পাত প্রসেসর এবং দক্ষ কাটা পরিকল্পনা প্রায় 15-20% দ্বারা উপাদান খরচ কমাতে।

• নকশা নমনীয়তা এবং সামঞ্জস্যতা: বিভিন্ন ছাদের আকার, ঢাল এবং মডিউল ধরণের সাথে খাপ খাইয়ে নেওয়া যায়। বেশিরভাগ দ্বি-মুখী এবং একমুখী PV প্যানেলগুলির সাথে সামঞ্জস্যপূর্ণ।

• কম রক্ষণাবেক্ষণ এবং দীর্ঘ জীবনকাল: ZAM লেপ এবং শক্তিশালী যান্ত্রিক সংযোগগুলি ন্যূনতম রক্ষণাবেক্ষণের সাথে কয়েক দশক ধরে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

• নিরাপদ ও স্কেলযোগ্য ইনস্টলেশন: গরম কাজের অনুমতি প্রয়োজন হয় না। ভবিষ্যতে প্রকল্পের পরিবর্তনগুলির জন্য সিস্টেমটি সহজেই প্রসারিত বা পুনরায় কনফিগারযোগ্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

• প্রশ্ন: ১০০ কিলোওয়াট ক্ষমতাসম্পন্ন ছাদের ওপরের শ্যাডের ইনস্টলেশনের সময়সীমা কত?
  উত্তরঃ ৪-৫ জনের একটি দল নিয়ে কাঠামোগত সমাবেশ ৩-৫ দিনের মধ্যে সম্পন্ন করা যেতে পারে, এটি ছাদের জটিলতার উপর নির্ভর করে।

• প্রশ্ন: এই সিস্টেমটি অসম ছাদে ইনস্টল করা যাবে কি?
  উত্তরঃ হ্যাঁ। নিয়মিত কলামের ভিত্তি এবং সাইটে কলাম কাটার বিকল্প (অর্ধ-প্রাক-নির্মিত) 200 মিমি পর্যন্ত উচ্চতার ক্ষতিপূরণ দেয়।

• প্রশ্ন: বায়ুর গতি কত?
  উত্তরঃ এই সিস্টেমটি আন্তর্জাতিক বিল্ডিং কোডের সাথে সামঞ্জস্য রেখে সঠিকভাবে নোঙ্গরযুক্ত হলে 150 কিলোমিটার / ঘন্টা (প্রায় 42 মিটার / সেকেন্ড) পর্যন্ত বাতাসের বোঝা সহ্য করতে ডিজাইন করা হয়েছে।

• প্রশ্নঃ ইনস্টলেশনের জন্য কি বিশেষ সরঞ্জামের প্রয়োজন?
  উঃ স্ট্যান্ডার্ড বৈদ্যুতিক সরঞ্জাম (ড্রিল, ইমপ্যাক্ট চাবি, সকেট সেট) যথেষ্ট। দক্ষতার জন্য একটি পাঞ্চিং বন্দুক এবং গর্ত কাটার সুপারিশ করা হয়।

• প্রশ্ন: জয়েন্টগুলোতে পানি স্রাব কিভাবে প্রতিরোধ করা যায়?
  উত্তরঃ সিস্টেমটি ওভারল্যাপিং গর্ত ডিজাইন, সিলড শেষ ক্যাপ এবং জল গাইড স্ট্রিপ ব্যবহার করে যা মূল নিকাশী সিস্টেমে আর্দ্রতা চ্যানেল করে। সিল্যান্টটি সমালোচনামূলক বাহ্যিক জয়েন্টগুলিতে প্রয়োগ করা হয়।

গুরুত্বপূর্ণ নোট

• আপনার নির্দিষ্ট প্রকল্পের জন্য সর্বদা অফিসিয়াল ইনস্টলেশন ম্যানুয়াল এবং অনুমোদিত কাঠামোগত অঙ্কন অনুসরণ করুন।

• নিশ্চিত করুন যে সমস্ত অ্যাঙ্কর পয়েন্টগুলি একটি শক্তিশালী কাঠামোগত স্তর (কংক্রিট বা কাঠামোগত ইস্পাত) এ ইনস্টল করা আছে। হোস্ট ছাদের লোড ক্ষমতা যাচাই করুন।

• ইঞ্জিনিয়ারিং অনুমোদন ছাড়া অবিচ্ছিন্ন purlins বা প্রধান বীম কাটা বা পরিবর্তন করবেন না।

• সমস্ত বোল্টের চূড়ান্ত টর্ক টান করা উচিতপরেপিভি মডিউলগুলি ছোটখাট সমন্বয় সামঞ্জস্যের অনুমতি দেওয়ার জন্য স্থাপন করা হয়।

• কঠোর পরিবেশে প্রতি ২-৩ বছরে বোল্ট এবং জারা সুরক্ষার নিয়মিত পরিদর্শন করার পরামর্শ দেওয়া হয়।
